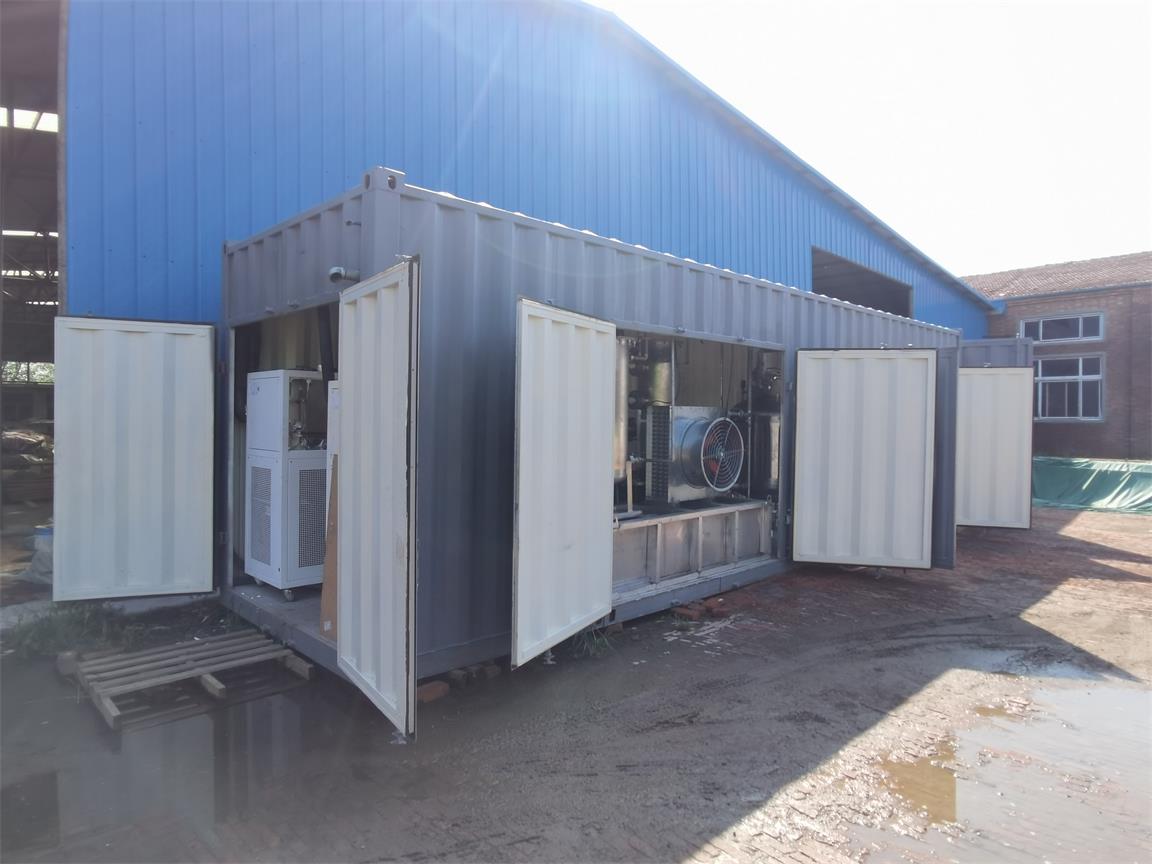

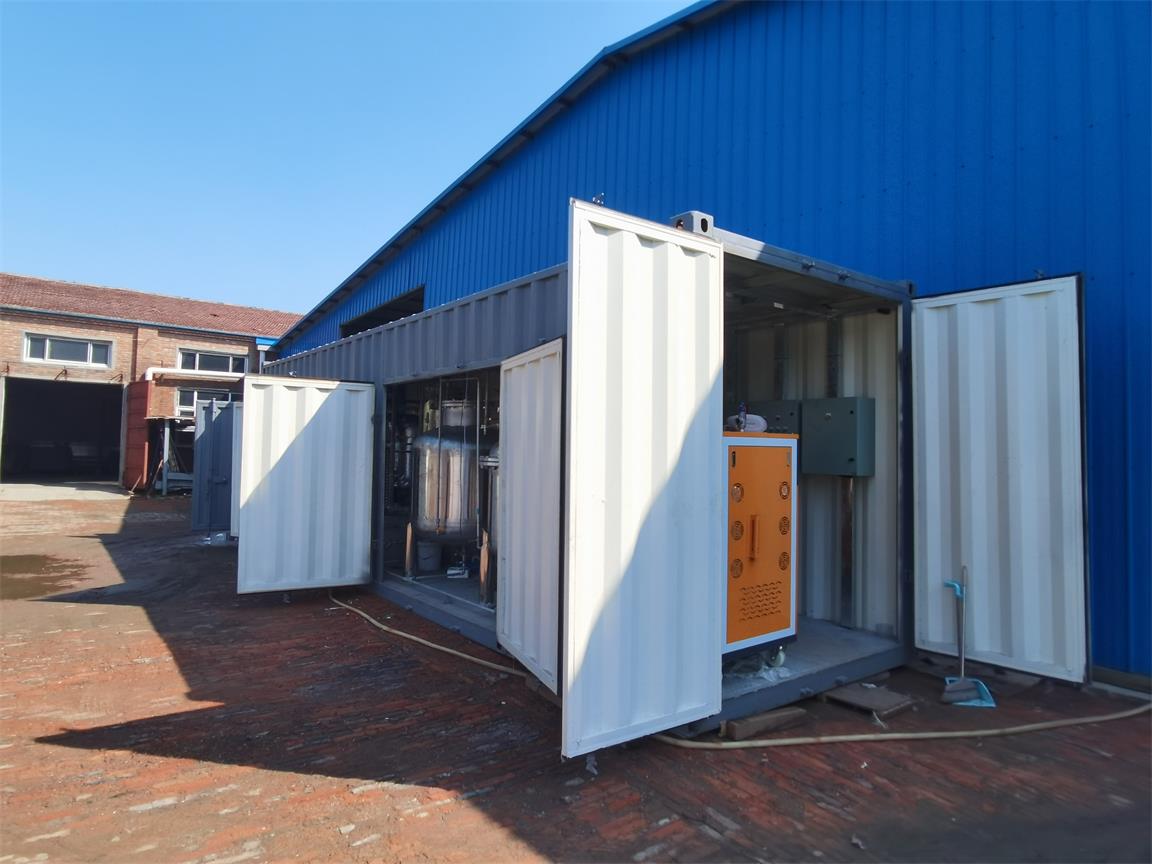

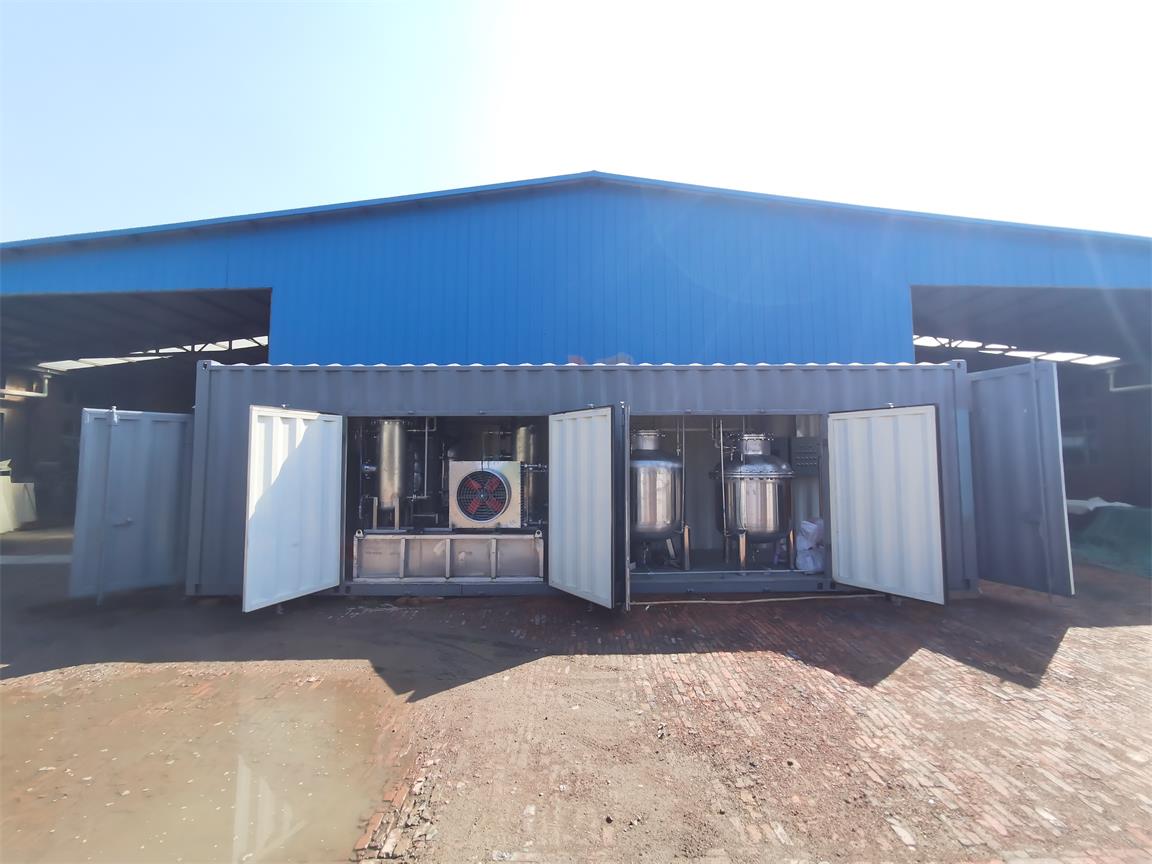

天津某大學撬裝實驗裝置

•本裝置主要模拟高溫蒸汽吹掃儲罐後殘留VOCs廢氣，通過冷卻、冷凝、吸附等手段對廢氣進行處理，以達到國家規定的排放标準。

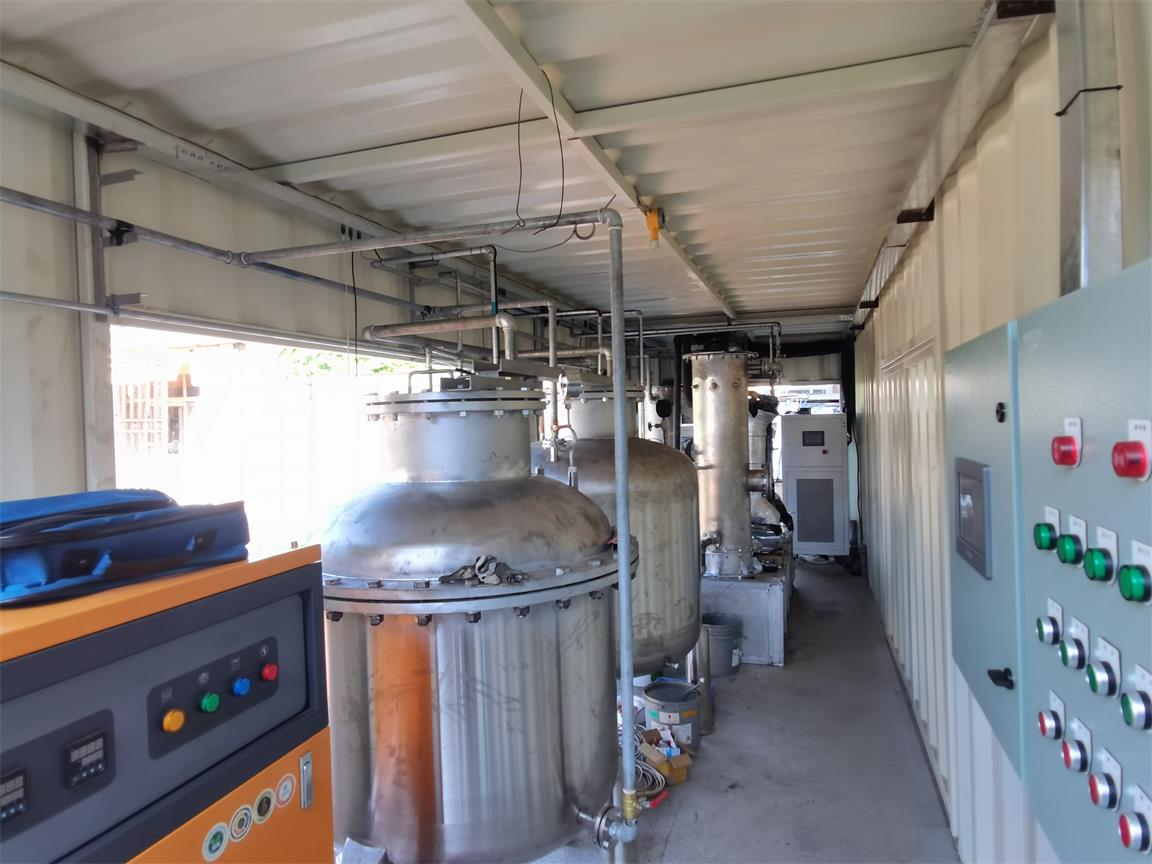

•小試裝置共分爲4個工藝段：廢氣模拟模塊（電蒸汽發生器、儲罐等）、冷卻預處理模塊（風冷冷凝器、急冷塔等）、冷凝模塊（兩級冷凝器）和吸附模塊（活性炭吸附系統）。

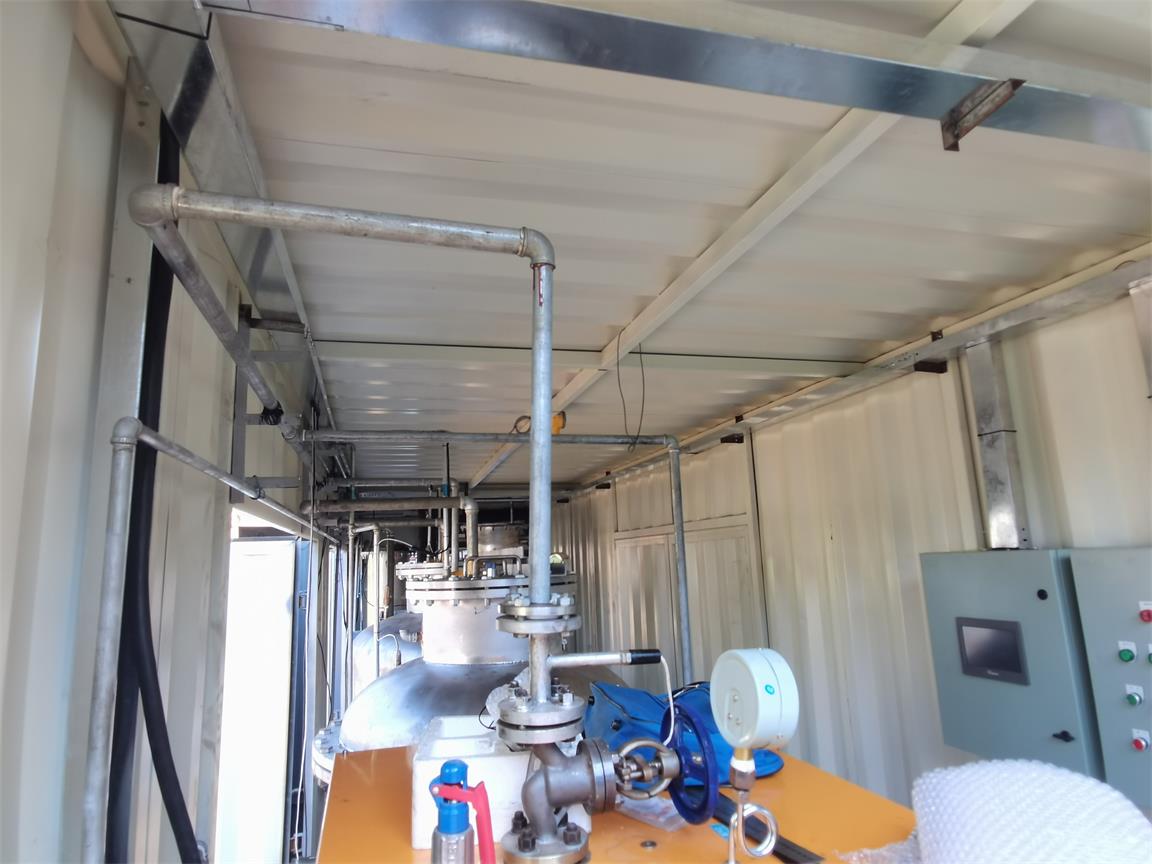

•其中廢氣模拟模塊采用電蒸汽發生器産生高溫帶壓蒸汽，吹掃儲罐，将清罐後管内殘留VOCs帶出，進入到後端處理系統。

•冷卻預處理模塊采用風冷冷凝與急冷塔噴淋相結合的方法，用于對高溫廢氣進行快速冷卻（一次降溫後廢氣溫度控制在70-80℃，根據詳細設計确定），并去除部分油脂顆粒、硫化物、氮化物等水溶性揮發性有機物類。

•冷凝模塊采用兩級冷凝器，根據實際情況選擇開啓一級或兩級，第一級制冷溫度爲0-5℃，第二級制冷溫度爲-60~-50℃（實際制冷溫度根據詳細設定确定） •吸附裝置采用高性能顆粒活性炭作爲吸附材料，吸附過濾後的淨化氣達标排放。
